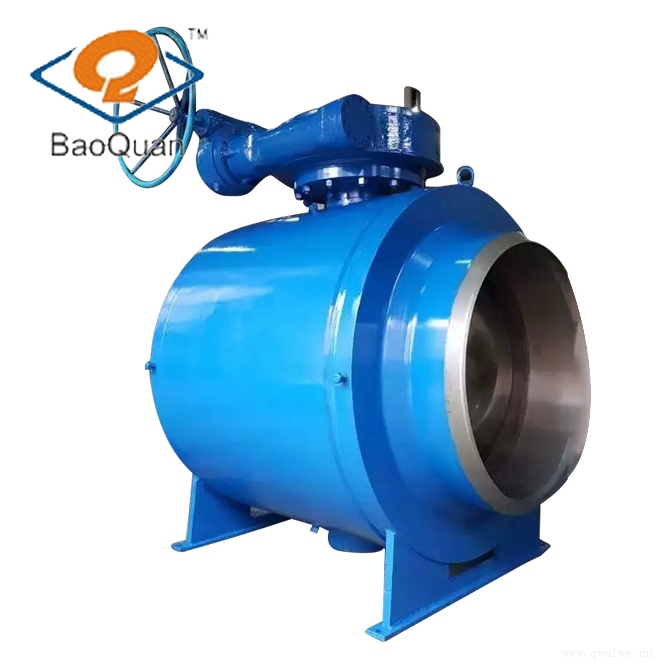

大口徑全焊接球閥特征

由于閥座是有碳纖維增強特氟隆密封及蝶形簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內部會產生任何泄露。球體的加工過程有先進的 的計算機檢測儀跟蹤檢測，所以球體的加工**高。由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老 化。密封圈本體采用含量20%carbon（碳素）的RPTFE材質，保障完全無泄漏（0%）。直埋式焊接球閥可以直接埋與地下，不用建高大型閥門井，只 需在地面上設置小型淺井，大大節省施工費用及工程時間?？筛鶕?jù)施工及設計要求，調節閥體的長短和閥桿的高度。球體的加工精度非常精密，操作輕便，無不良干 涉。采用高級的原材料，能保證PN25以上的壓力。與同類行業的同種規格產品相比，閥體小，而且外形美觀。在保證閥門正常操作、使用情況下，使用壽命在 15年以上。

全焊接球閥閥體是由鋼管焊接而成。球墊采用強化聚四氟乙烯。閥桿采用防爆設計。溫度范圍：-60-200℃。全焊接球閥廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域。

1、城市燃?xì)猓喝細廨敵龉艿?、主干線及各支線供應管道等。

2、集中供熱：大型供熱設備輸出管線、主干線、支線。

3、熱交換機：管道及各回路啟閉。

4、鋼鐵廠：各種流體管道、廢氣擇放管道、煤氣和熱力供應管道、燃料供應管道。

5、Q61F一體式焊接球閥用于各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

大口徑焊接球閥Q367F主要零件材料：

1、閥體：碳鋼ST37.0，A106-B；20號鋼

2、球體：不銹鋼304或316

3、閥桿：2Cr13

4、閥桿密封：全氟像膠

5、球體密封：RTFE（PTFE+C）

大口徑焊接球閥Q367F主要技術參數：

1、通徑：DN15 ~ 300

2、壓力：PN 16 ~ 40

3、工作溫度：-29℃~ +200℃

4、Q61F一體式焊接球閥適應介質：石油、汽油、液化天然氣、液化石油氣體、石油化工、鋼鐵廠、供熱管道等

5、Q61F一體式焊接球閥操作方式：手柄、齒輪、電動、渦輪

大口徑焊接球閥Q367F執行標準;

設計標準按GB/T12237 API 6D

結構長度按GB/T 15188.1 ASME B16.10

連接法蘭按GB/T 12224 ASME B16.25

試驗與檢驗按JB/T 9092 AIP 598、API6D

大口徑焊接球閥Q367F主要特點：

1、閥體連接采用全焊式；

2、全通徑或文丘里縮徑；

3、焊接端、法蘭端或焊接×法蘭端；

4、鍛鋼閥體和內件；

5、防火、防靜電功能；

6、固定球；

7、閥桿可拆卸并且防飛；

8、閥桿雙重密封，外層密封圈可帶壓檢查更換；

9、雙密封或單密封（自動泄壓）閥座；

10、活塞效應閥座密封；

11、硬和/或軟密封的復合密封；

12、帶注脂系統的閥桿、閥座緊急密封；

13、雙截?cái)嗯欧牛?/p>

14、碳鋼內件鍍鎳和/或鉻；

15、純扭矩操作，操作扭矩低；

焊接球閥結構簡介：

1、采用碳鋼無縫鋼管壓制成型整體式焊接球閥。

2、閥桿采用AISI303不銹鋼、閥體采用AISI304不銹鋼，經精加工研磨制作，具有優良密封性能及耐腐蝕性能。

3、密封采用碳強化PTFE斜面彈性密封圈負壓在球面上，密封達到零泄漏，使球閥具有防漏性能好，使用壽命長等優點。

4、球閥連接方式：有焊接、螺紋、法蘭等供用戶選擇。傳動方式：采用手柄、渦輪、氣動、電動等傳動結構、開關靈活輕便。

5、結構緊湊、重量輕、易于保溫、便于安裝
